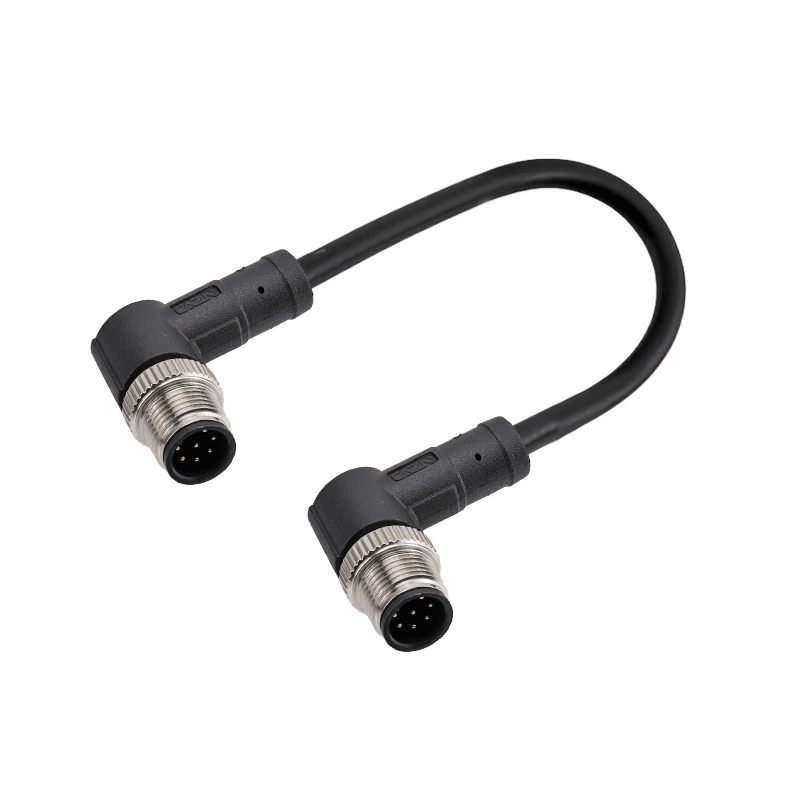

Đầu nối M12 (M12 connector) là loại đầu nối ren khóa tròn có đường kính ren 12mm, được chuẩn hóa theo tiêu chuẩn quốc tế IEC 61076-2-101. Đây là xương sống kết nối tín hiệu và nguồn điện nhỏ trong lĩnh vực tự động hóa nhà máy.
1. Phân loại theo Mã hóa cơ khí (Coding Chart) Để tránh cắm nhầm nguồn điện vào cổng tín hiệu dữ liệu, các rãnh khóa cơ học được thiết kế khác nhau: - **A-coded**: Dùng phổ biến nhất cho cảm biến (sensors), bộ chấp hành (actuators) và nguồn DC nhỏ. Thường có từ 3 đến 12 chân. - **D-coded**: Thiết kế chuyên dụng cho Industrial Ethernet (Profinet, EtherCAT) với 4 chân cắm, hỗ trợ truyền dữ liệu 100 Mbps. - **X-coded**: Hỗ trợ truyền dữ liệu tốc độ cực cao lên tới 10 Gbps (Cat6A) với 8 chân cắm chống nhiễu chéo độc lập, dùng cho camera công nghiệp và hạ tầng mạng xương sống nhà máy. - **S/T/K/L-coded**: Dòng đầu nối công suất (M12 Power) thay thế cho giắc cắm điện truyền thống cồng kềnh, chịu tải lên tới 630V AC / 16A dòng điện.
2. Tiêu chuẩn chống nước IP67/IP68 Nhờ vòng gioăng đệm cao su đặc chủng ôm khít khóa ren cơ học, đầu nối M12 hoạt động hoàn hảo trong môi trường ngập nước, tiếp xúc dầu máy mài CNC, hóa chất ăn mòn nhẹ.
Lưu ý kỹ thuật: Các hướng dẫn đấu dây và sơ đồ pinout trong loạt bài viết Wiki VFM mang tính chất tham khảo tiêu chuẩn chung. Đối với từng dòng thiết bị cụ thể (Siemens PLC, Omron Sensors, Yaskawa Servos), bạn hãy đối chiếu kỹ lưỡng catalog sơ đồ chân của hãng để đảm bảo an toàn tuyệt đối khi đóng điện vận hành.
